Gleisbelegungsmeldungen von 2-und 3-Leitergleisen
eines
s88-Bussystems mit einer PC-Anlagensteuerung.
Erläutert wird ein Schaltungsaufbau mit einer Intellibox und einer Control-Unit
von Märklin, in Verbindung mit Rückmeldebausteinen der Fa. LDT und
einer Modellbahnsoftware WinDigital X, von Abbink Software Entwicklung.
2. Gleisbelegungsmeldung eines 3-Leitergleises mit Reedkontakte.
Die Zeichnung zeigt wie zuvor, die gleichen Gleisabschnitte.
Wie auch bei einem 2-Leitergleis können hier die Reedkontakte längs oder quer im Schwellenbett eingebracht werden.
Empfohlen wird der Längseinbau der Reedkontakte, wie unter Technik 7 beschrieben.
Diese Meldungsvariante ist besonders bei M-Gleisen zu empfehlen, weil durch den metallenen Unterbau, keine Trennung einer Schiene mit der Säge möglich ist. Verwendet man sehr teure Kontaktgleise, können diese anstelle der Reedkontakte verwendet werden. Durch die parallele Lage der Kontaktschiene zum Mittelleiter sollte aber der später beschriebene Rückmeldebaustein mit Optokopplern eingesetzt werden.
Die Meldungs- und Steuerungsreihenfolge ist identisch zu der unter Technik 7 beschriebenen Reihenfolge.

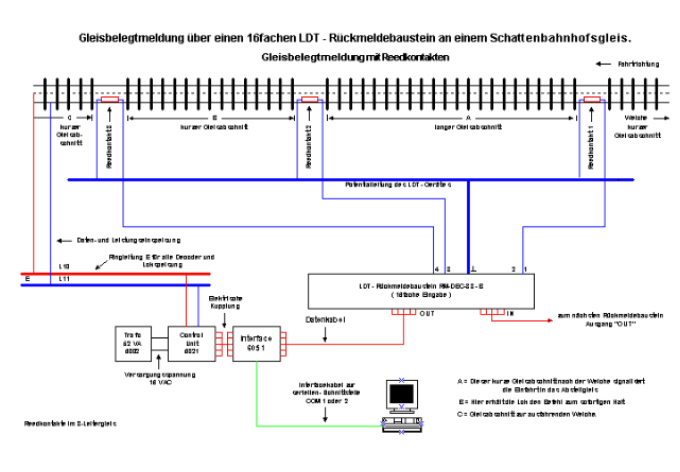

Die nachfolgende Zeichnung zeigt eine Gleisbelegungsmeldung mit einer Control Unit mit Interface, von Märklin.
Wie auch unter Technik 7, kann hier für die Märklin
- Geräte eine Intellibox eingesetzt werden.
